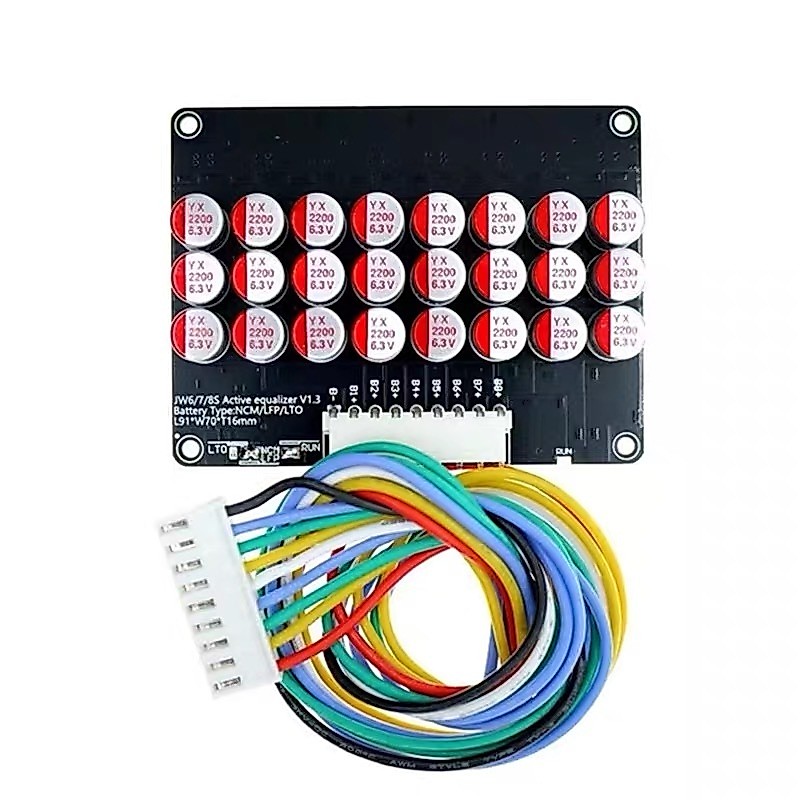

บอร์ดแอคทีฟบาลานซ์ 5A 4S 8S แอคทีฟ บาล้านซ์ บอร์ดบาล้านซ์ไฟ บอร์ดรักษาระดับแรงดันไฟ Li-ion/LiFePO4 Active Balance

ผลิตภัณฑ์นี้คือแผงวงจรปรับสมดุลแบตเตอรี่แบบแอคทีฟ (ใช้ตัวเก็บประจุในการแปลงพลังงาน)

มีให้เลือกสองรุ่น:

4S (รองรับ 3S/4S)

8S (รองรับ 6S/7S/8S)

ลูกค้าสามารถเลือกได้ตามจำนวนเซลล์แบตเตอรี่ที่ใช้

คุณสมบัติหลัก:

การปรับสมดุลเซลล์ที่ไม่ติดกัน (การปรับสมดุลแรงดันไฟฟ้าระหว่างเซลล์)

ความแม่นยำสูง ≤ 5mV

ประสิทธิภาพสูง ไม่มีการสูญเสียพลังงาน

ทำงานอัตโนมัติหลังจากเชื่อมต่อแบตเตอรี่

เมื่อเปรียบเทียบกับแผงวงจรแบบดั้งเดิม:

แบบตัวต้านทาน: การสูญเสียพลังงานเกิดจากการสร้างความร้อน

รุ่นนี้: การส่งพลังงานโดยตรง ประหยัดและมีประสิทธิภาพมากกว่า

แรงดันไฟฟ้าใช้งาน: เซลล์เดี่ยว 1.8V – 4.5V

ประเภทแบตเตอรี่ที่รองรับ:

แบตเตอรี่ลิเธียมไอออน (18650 / 21700)

แบตเตอรี่ลิเธียมเหล็กฟอสเฟต (LiFePO4)

แบตเตอรี่ลิเธียมไททาเนต

วิธีการปรับสมดุล: การถ่ายโอนพลังงานผ่านตัวเก็บประจุ

กระแสปรับสมดุลสูงสุด: ข้อผิดพลาดรวมของกลุ่ม 0.1V-1A; 0.5V-3.5A; 1.0V-5.5A (ทดสอบด้วยสายเคเบิล 18AWG 30CM)

ความแม่นยำในการปรับสมดุล: ≤ 5mV

กระแสไฟใช้งาน: ประมาณ 12mA

กระแสไฟสแตนด์บาย: น้อยกว่า 0.1mA

การทำงาน: เปิดใช้งานโดยอัตโนมัติหลังจากเชื่อมต่อแบตเตอรี่

คำอธิบายขั้วต่อ:

B- คือขั้วลบโดยรวมของชุดแบตเตอรี่

B1 คือขั้วบวกของแบตเตอรี่ก้อนที่ 1

B2 คือขั้วบวกของแบตเตอรี่ก้อนที่ 2

B3 คือขั้วบวกของแบตเตอรี่ก้อนที่ 3

B4 ถึง B8 คือขั้วบวกของแบตเตอรี่ก้อนถัดไปตามลำดับ แต่ละสายทำหน้าที่เป็นจุดวัดแรงดันไฟฟ้าสำหรับแบตเตอรี่แต่ละก้อน

ต้องต่อแบตเตอรี่แบบอนุกรม:

B- → แบตเตอรี่ 1 → แบตเตอรี่ 2 → แบตเตอรี่ 3 → … → ขั้วบวกสุดท้าย

ต่อขั้วบวกของแบตเตอรี่แต่ละก้อนเข้ากับขา B ตามลำดับ

หมายเหตุ: ตรวจสอบการต่อแบตเตอรี่อย่างระมัดระวัง

วัดแรงดันไฟฟ้าของแต่ละเซลล์

ต่อ B- ก่อน

ต่อ B1 → B2 → B3 ตามลำดับ

เสียบแผงวงจรหลังจากต่อสายทั้งหมดเสร็จแล้วเท่านั้น

ห้ามต่อขั้วกลับด้าน

ห้ามเสียบแผงวงจรก่อนต่อสายไฟ

ห้ามลัดวงจร

การต่อที่ไม่ถูกต้อง: แผงวงจรจะเสียหายทันที

การทำงานของแผงวงจร: ทำงานโดยอัตโนมัติหลังจากเสียบปลั๊กไฟ

เมื่อความแตกต่างของแรงดันไฟฟ้ามาก → กระแสปรับสมดุลจะมาก

เมื่อแรงดันไฟฟ้าใกล้เคียงกัน → กระแสจะลดลง

ปรากฏการณ์ปกติ: ความร้อนเล็กน้อย

ความเข้ากันได้ของแบตเตอรี่

ความจุแบตเตอรี่ที่แนะนำ:

30Ah – 300Ah

สามารถใช้แบตเตอรี่ที่มีความจุน้อยกว่าได้ แต่ประสิทธิภาพจะลดลง

ฟังก์ชั่นการป้องกัน

เข้าสู่โหมดสลีปเมื่อแรงดันไฟฟ้าลดลงต่ำกว่า 3.0V

กลับมาทำงานโดยอัตโนมัติ

การใช้พลังงานต่ำมากในโหมดสแตนด์บาย

แผงวงจรปรับสมดุลพลังงานแบบแอคทีฟที่มีการสูญเสียพลังงานน้อยที่สุดและความเร็วในการปรับสมดุลที่รวดเร็ว รองรับแบตเตอรี่แพ็ค 3S-8S ใช้งานได้หลากหลาย
